Composants de l'arbre Expansible Pneumécanique
More InfoPM-1000
MS-1000
- Tourillons fabriqués sur mesure selon plan client.
- Valve de gonflage, peut être positionnée sur la table ou en bout d'un des tourillons.
- Tige centrale support de cames et des clavettes de serrage.
- Tube en acier trempé.
- Clavettes de serrage en acier trempé, conçues pour tout type de mandrin.
- Cames.
- Ressorts indépendants, permettent de maintenir le serrage permanent des clavettes dans le mandrin, même en cas de lègère déformation de celui-ci.
- Pistons.
- Vis en acier trempé, permettent la connexion solide entre les tourillons et le tube de l'arbre.
- Vis permettant le desserrage mécanique de l'arbre dans le cas d'une fuite éventuelle d'un joint des pistons.
Caractéristiques et Bénéfices
Caractéristiques importantes. Cliquez ici

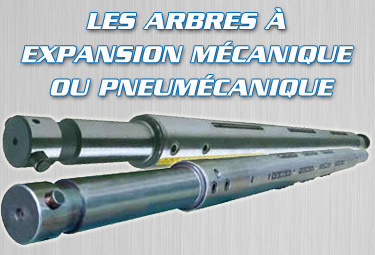

PM-1000 Arbre Expansible Pneumécanique/Mécanique
İdéal pour grandes vitesses, poids importants de bobines. Cliquez ici
MS-1000 Arbre Expansible Mécanique
L'arbre avec la plus grosse force de serrage, pour les grandes vitesses ou poids importants de bobines. Cliquez ici
DLB-2000 Arbres Expansibles en Fibre de Carbone
Montage sur arbre en fibre de carbone afin d'obtenir une solution légère pour serrer des mandrins de plus grands diamètres. Cliquez ici
Arbres Expansibles à Réglettes SR-2000
İdéal pour l'enroulage de plusieurs bobineaux sur le même arbre. Cliquez ici
Arbres à Enroulage Différentiel, Arbres à Friction
La Société Double E propose deux types d'arbres pour enroulage différentiel afin d'optimiser leur performance. Cliquez ici
Arbres Expansibles Portes Bobine de Type RS-2000
Pour gros diamètres de mandrins, pour des applications de type enroulage, en sortie de machine à papier. Cliquez ici
Arbres Expansibles de Type DG-2000
Arbre aluminium ou acier à expansion par clavettes de serrage. Cliquez ici
PM-1000 Arbre Expansible Pneumécanique/Mécanique
L'arbre PM-1000 utilise l'air pour rétracter les clavettes de serrage, il faut injecter de l'air dans la valve pour rétracter les clavettes de serrage et il faut évacuer l'air pour obtenir l'expansion des clavettes de serrage, c'est le pricipe inverse d'un arbre standard penumatique. Grâce à ce système, l'arbre ne peut pas se desserer pendant les opérations de déroulage et d'enroulage. Expansion concentrique.
MS-1000 Arbre Expansible Mécanique
L'arbre MS-1000 à expansion mécanique est l'arbre du marché qui procure le plus de force de serrage. Il est conçu avec un système interne mécanique ultra robuste afin de procurer une importante force de serrage. İl est généralement utilisé pour des applications avec des bobines très lourdes à grandes vitesses. Lexpansion et la rétractaction des clavettes de serrage est purement mécanique à l'aide d'une vis en bout de l'arbre, il suffit de 5 tours de vis seulement pour obtenir la pleine expansion.Caractéristiques et Bénéfices
Le PM (arbre pneumécanique) et le MS (Arbre mécanique) sont conçus et recommandés pour des applications à grandes vitesses et bobine lourdes.
- Une Vraie Expansion Concentrique
- L'expansion mécanique assure un serrage constant du mandrin, et la concentricté de celui-ci. Ce serrage concentrique permet de minimiser les vibrations et les effets de faux ronds-Même dans les cas de bobines lourdes à grandes vitesses.
- Opérations de Déroulage et D'enroulage en Toute Sécurité
- Grâce à notre système de serrage mécanique ou pneumécanique inversé, l'arbre ne peut pas se desserrer en cours d'opération.
- Action de Serrage Indépendant des Clavettes
- Chaque groupe de clavettes de serrage est séparé par un ressort, ce ressort à pour effet de maintenir en contact permanent avec le mandrin chaque groupe de clalvettes de serrage, même dans le cas d'une légère déformation de celui-ci.
- Connexion des Tourillons dans le Tube Principal de l'arbre
- Des vis ultra-robustes sont utilisées pour assurer une connexion solide entre les tourillons et le tube principal de l'arbre.
- Rétractation Complète des Clavettes de Serrage dans le Tube Principal
- Notre système mécanique assure la rétractaion complète des clavettes dans le tube principal de l'arbre, évitant ainsi des problèmes d'extraction de l'arbre du mandrin.
ISi vous avez besoin d'un arbre solide et léger, merci de considérer nos arbres pneumatiques
