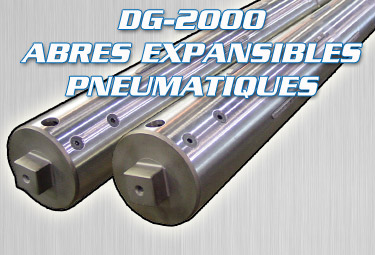

Arbres Expansibles Pneumatiques DG-2000 | Arbres Expansibles

Composants de l'arbre Pneumatique de Type DG-2000

More Info

Les arbres Double E de la série DG-2000 utilisent des clavettes de serrage avec un rainurage particulier en forme de diamant, cela permet d'optimiser l'adhérence dans le mandrin, dans le sens de rotation et dans le sens axial. Les clavettes de serrage sont d'une grande longueur afin d'augmenter la surface de contact avec l'intérieur du mandrin.
Le tube de l'arbre est en matière acier ou aluminium de haute qualité (DG2000) ou en Fibre de Carbone à différents module(DLB-2000). La matière du tube est detérminée en fonction de l'application du client.
Chambre à air en caoutchouc renforcé, plus résistant à l'abrasion et à la poussée des embases des clavettes de serrage.
Les tourillons sont fixés dans le tube à l'aide de visses de gros diamètres à têtes plates, les longues portées des tourillons qui s'insèrent dans le tube de l'arbre, ont une tolérance prècise. La maintenance est rare mais si il est nécessaire de démonter les tourillons, cela reste facile et rapide.
Valve de gonflage en acier inox.
Tourillons fabriqués sur mesure selon plan client pour s'adapter à la machine.

La plupart des arbres pneumatiques sur le marché utilise des chambres à air en caoutchouc traditionnel de type neoprène, ce type de caoutchouc nécessite un remplacement fréquent du fait de sa faible résistance à l'abrasion et au phénomène de pompage des clavettes.
Afin d'optimiser l'adhérence des clavettes de serrage dans le mandrin, elles sont fabriquées avec un rainurage spécifique en matière acier ou aluminium, disponibles également en caoutchouc dur.
Démontage/ Remontage facile et rapide des tourillons-connexion assurée par des visses à têtes plates.
